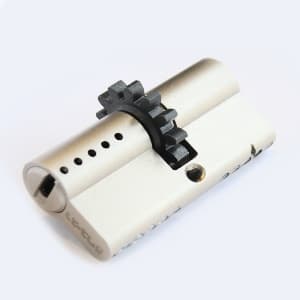

צילינדר גלגל שיניים גדול

צילינדר גלגל שיניים גדול הוא סוג חריג של צילינדר גלגל שיניים המותקנים בדלתות הפלדה. השוני הוא רק בגלגל השיניים ולא בגוף הפרופיל.

ההיסטוריה של הגלגל הגדול

מתחילת שנות ה-70, המנעול הרב-בריחי הותקן בדלתות העץ עוד לפני שהותקן בדלתות הפלדה. המנגנון הותקן במרכז הדלת ולא בסמוך למשקוף כמו היום. בהמשך ולקראת אמצע שנות ה-70 דלת העץ פינתה את מקומה לטובת דלתות הפלדה עם מיקום שונה.

בדלתות העץ ולאחר מכן בדלתות הפלדה הותקנו מנגנונים של 3 חברות ישראליות שהתקינו בזמנו דלתות פלדה : רב בריח, רב זרועות, וחברת עכביש. המנעולים של רב זרועות ועכביש שווקו והותקנו עד לשנת 1995 לערך. מתאריך זה אין התקנות של המנגנונים הישנים בצורה מסחרית אלא רק כהשלמות של מלאים ישנים.

מאחר וקשה להשיג מנגנונים ישנים, מנעולן מבצע הסבה בדלת. יש לשקול בשנית האם לא שווה להחליף כבר דלת.

אורך הצילינדר

ברוב דלתות הפלדה המנעולן מתקין לנו צילינדר באורך של 76 מ"מ (33/43). אבל צילינדר גלגל גדול הוא באורך 66 מ"מ סימטרי (33/33) או 65 מ"מ לא סימטרי (30/35).

איך מזהים צילינדר גלגל גדול?

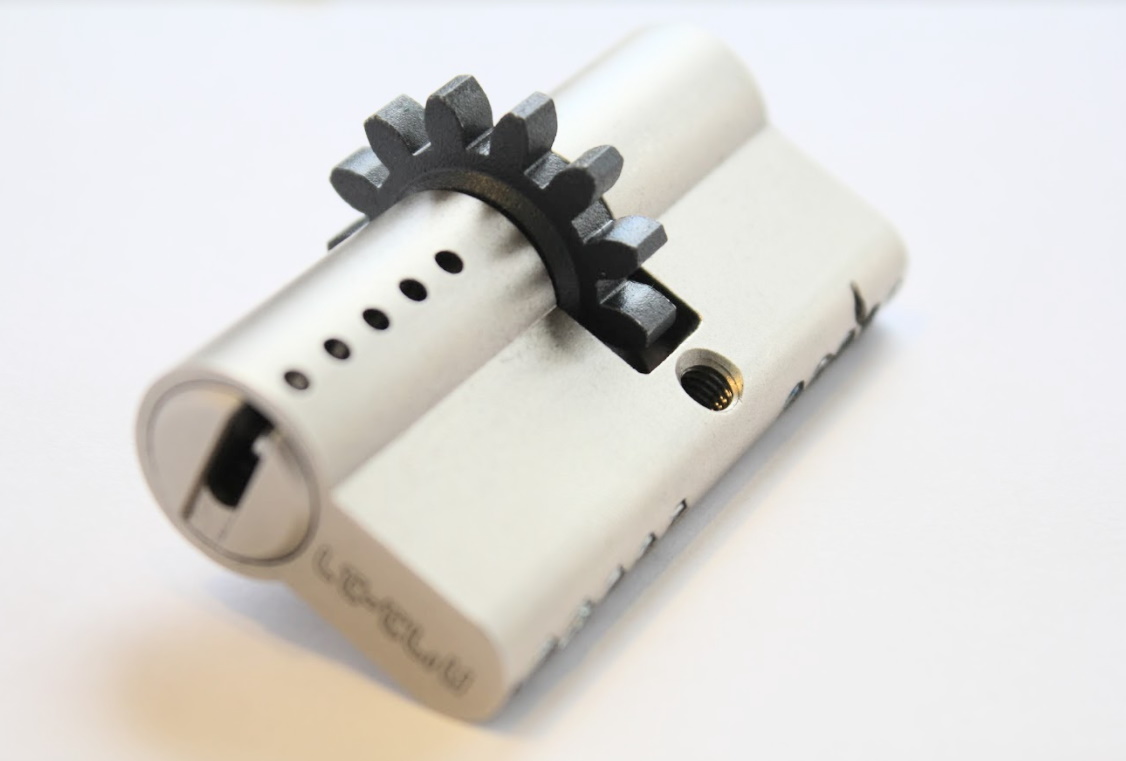

עד שלא נפרק את הצילינדר, לא נוכל לדעת איזה סוג שיניים מותקן .ישנם 2 סימנים מזהים שנוכל לזהות לפיהם איזה גלגל יש בצילינדר:

• פלטות חיפוי
• סרט חזית מנעול

פלטות כיסוי

בחלק ניכר מדלתות הפלדה מותקנות פלטות חיפוי. פלטות החיפוי מכסות את החלק של המנעול והן מותקנות משני צידי הדלת.

חיזוק הפלטות לדלת היא באמצעות הברגות של ברגים עוברים (ברגי דוך). את ברגי הדוך יש להתקין מצד לצד כאשר ראש הבורג מותקן מהצד הפנימי של הדלת. התקנת פלטות החיפוי נותנות מראה מהודר לדלת וגם מהווה בסיס לחיזוק המנעול החבוי והצילינדר.

בדלתות הישנות, פלטות החיפוי יהיו לרוב במידות גובה שנע בין 220 ועד 240 מ"מ וברוחב שנע בין 70 ל 90 מ"מ. בפלטות החיפוי של 'רב זרועות', המידות קטנות ובמידות של – גובה 165 מ"מ ורוחב של 70 מ"מ.

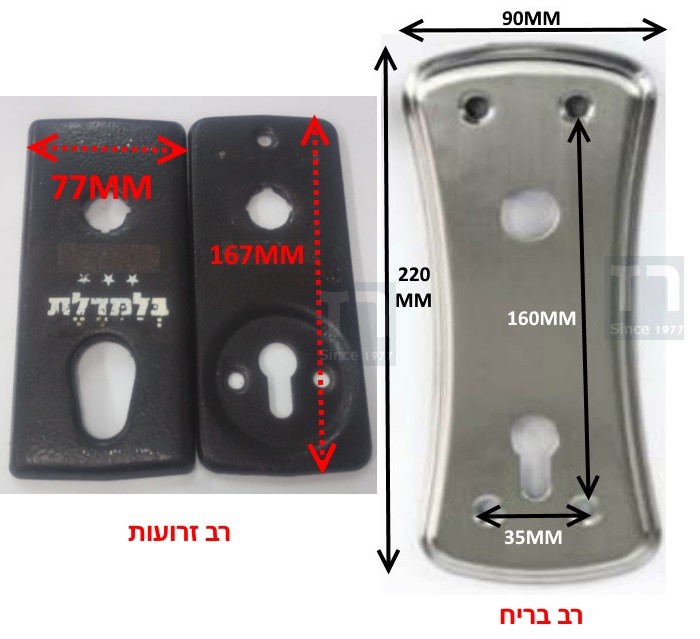

זיהוי נוסף הוא מיקום הברגות הפלטות. ברוב הפלטות הישנות אנחנו נזהה בין 4 ל-6 חורים. בפלטות של רב זרועות יהיו רק 3 הברגות. 1 למעלה במרכז הפלטה ו-2 הברגות למטה אשר צמודות לצילינדר. בתמונה להלן ניתן לראות את המידות של הפלטות ואת מיקומי החורים.

סרט חזית מנעול

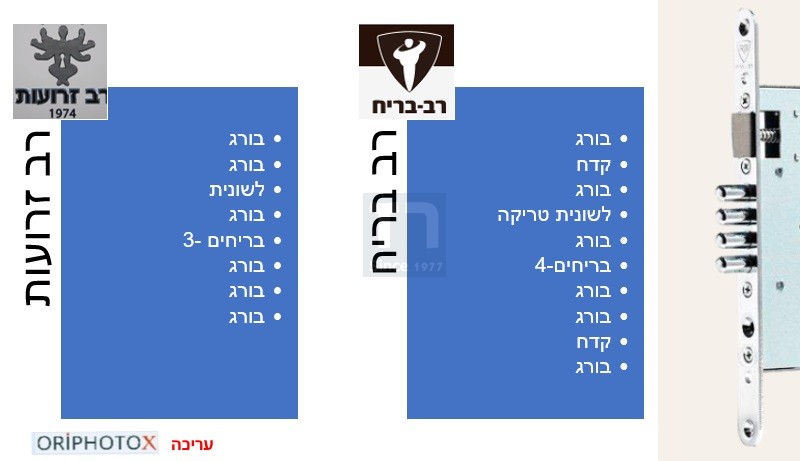

זיהוי נוסף כדי לזהות מנגנון של רב זרועות הינו בחינת סרט חזית המנעול החיצוני של המנעול הרב בריחי. באיור להלן אנחנו מציינים את ההבדלים בין סרטי החזית של מנגנון רב בריחי של רב בריח ושל רב זרועות.

בסרט החזית של רב זרועות אין קידוחים ויש רק ברגים, כמו כן יש 3 בריחים לעומת 4 בריחים בדגם רב בריח.
