מחזיר דלת הידראולי

מתקן מכני גלילי משולב בוכנה הידראולית המותקן במגוון דלתות מסוג דלת סובבת. פעולת פתיחת הדלת מזרימה שמן בלחץ לתוך הבוכנה וכתוצאה מפעילות זו, הדלת חוזרת למקומה בסיום פתיחתה. פעילות מחזיר הדלת ניתנת לוויסות ובקרה באמצעות שסתומי בקרה. התקן המומלץ למחזירי דלתות הוא תקן EN 1154.

שסתומי בקרה

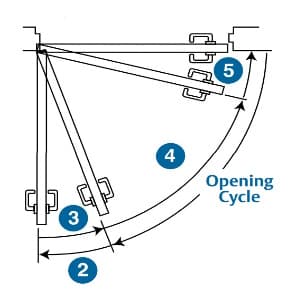

יש 4 פונקציות לשסתומי בקרה במחזיר דלת הידראולי:

• Sweep speed control – שסתום ראשי מובנה בכל מחזיר דלת הידרואלי ותפקידו הוא לווסת את החזרת הדלת למשקוף.
  • תפקידו לווסת את החזרת הדלת עד השלב שהוא כמעט נטרק. מנקודה זאת שסתום Latch Speed נכנס לפעולה.
  • מסומן באות S או ממוספר בספרות 1 או 2, לרוב הוא ממוקם בצד המשאבה בצמוד לשסתום Latch Speed
  • ניתן לוויסות באמצעות מברג שטוח תוך כדי ניסוי ותהייה עד לקבלת התוצאה הרצויה
  • טווח פעולת החזרת הדלת מתום סגירת הדלת ובמיוחד בטווח 90-75 מעלות ועד לקראת טריקת הדלת ב-15 מעלות.
• Latch speed control – שסתום ראשי מובנה בכל מחזיר דלת הידרואלי ותפקידו הוא לווסת את מהירות טריקת הדלת.
  • מסומן באות L או ממוספר בספרות 1 או 2, לרוב הוא ממוקם בצד המשאבה בצמוד לשסתום Sweep Speed Control
  • ניתן לוויסות באמצעות מברג שטוח תוך כדי ניסוי ותהייה עד לקבלת התוצאה הרצויה
  • טווח פעולה מ- 15 מעלות למשקוף ועד טריקת הדלת באופן סופי

שסתומים אופציונליים

• Back-check control – שסתום בקרה בטיחותי בדלתות כבדות ומוסדיות, המרסן את פתיחת הדלת במקרי קיצון של רוחות פרצים או דחיפת דלת בצורה אגרסיבית בטווח מעלות מוגדר מראש.
  • נמצא במחזירי דלתות מקצועיים ברמות החזר גבוהות
  • נמצא בדלתות של בתים משותפים, בדלתות מסחריות, ציבוריות, מוסדיות ובכל מקרה שבו יש חשש שהדלת תפתח בפתאומיות ללא שום אפשרות לרסן אותה
  • ללא שסתום זה, משקוף הדלת, גוף מסגרת הדלת, ידיות וכן יתר מכלולי הדלת עלולים להנזק
  • כפתור השסתום מצויין באות B או BC
  • השסתום מגביל את תנועת הדלת מזווית של 75 מעלות ועד סוף פתיחתה הסופית של הדלת ב-90 מעלות
• Delayed action control – שסתום אופציונלי המשהה את החזרת הדלת לאחר פתיחתה למשך X שניות וזאת בהתאם לוויסות השסתום.
  • שסתום זה לא מובנה בכל מחזירי הדלתות והוא מגיע לרוב ברמות ההחזר של EN-5 ומעלה ובמחזירי דלתות מקצועיים.
  • מתאים לדלתות של בתים משותפים, דלתות מסחריות לצורך העברת סחורות, ציבוריות, מוסדיות וכן כדי לסייע למוגבלים בהליכה המסתייעים בכסא גלגלים.
  • ההגבלות לדלתות אש: יש להגביל את משך ההשהייה בדלתות-אש, לא יותר מ-25 שניות, וזאת כדי לחסום את מעבר העשן והאש במהירות.
  • הבוכנה מנוטרלת בזמן ההשהייה ולכן הבוכנה מהווה מעצור דלת לטווח קצר בזמן ההשהייה.
  • טווח זווית הדלת לפונקציה זאת היא בטווח 75-90 מעלות
