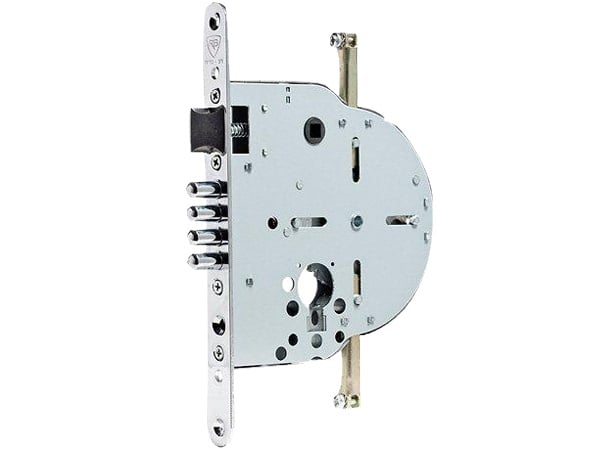

מנעול חבוי רב בריחי מדגם 507 להתקנה בדלתות פלדה. המנעול מופעל באמצעות צילינדר גלגל שיניים
מפרט טכני| מותאם לדלת | דלת פלדה |
|---|---|
| דלתות המיוצרות מפלטות פלדה ומותקנות בכניסות לדירות ומבנים. ייחודי רק לישראל. | |
| מופעל באמצעות | צילינדר גלגל שיניים |
| צילינדר עם גלגל שיניים הוא צילינדר ייחודי והוא מותאם להתקנה בדלתות פלדה עם מנעול חבוי רב בריחי. | |
| סוג לשונית | לשונית קפיצית נטרקת |
| בעת טריקת הדלת קפיץ לשונית המנעול נהפך לאחר טריקתו כבריח לאחר שהוא נכנס לתוך המשקוף ובכך הדלת ננעלת. כדי לשחרר את נעילת הלשונית, יש להוריד את הידית הנעה. | |
| ציר מרובע | ציר מרובע 8 מ”מ |
| ציר הפעלה למנעול חבוי המפעיל את לשונית הטריקה ואת הידיות הנעות בהינף אחד. הציר עובד דרך חור ציר הידית ומחובר לידיות הנעות על ידי בורג הלן. | |
| סרט חזית | פינות מעוגלות |
| פס מתכתי מלבני המיוצר ל- 3 מטרות שימוש. סרט חזית למנעול חבוי או כסרט חזית נגדי למנעול חבוי או כסרט חזית נגדי משולב מגנט. | |
| צד דלת | ימין, שמאל |
| לכל דלת סובבת יש שני צדדים : ימין או שמאל. את צד הדלת מגדירים לפי מיקום צירי הדלת. כשצירי הדלת מותקנים בצד ימין הרי זאת דלת ימין - right וכן להיפך. הגדרה זאת חלה על דלתות הנפתחות כלפי פנים החדר. | |
| מנעול הפיך | כן |
| מרכז ציר A | 90 מ"מ |
| המרחק בין מרכז חור ציר ידית למרכז חור צילינדר | |
| Backset | 62.7 מ"מ |
| בהקשר מידות מנעול חבוי לדלת, המונח Backset מייצג את המרחק ממרכז חור הצילינדר לקצה המנעול החבוי. מידת ה- Backset רלוונטית גם למנעולי ריהוט. | |
| פתיחת דלת | כלפי פנים/חוץ |
| פעילות מנעול | נעילה מכנית |
| נעילה מכנית היא נעילה קשיחה שלא תלויה מקורות אנרגיה כלשהן ולא ניתנת למניפולציות אלקטרוניות | |
| סוג בריח | בריח deadbolt |
| בריח dead-bolt יותר בטיחותי מלשונית ה Latch-bolt וזאת בשל עובי הבריח | |
| מס' בריחים כולל | 7 |
| מס' בריחים בסרט חזית | 4 |
| קוטר בריח | 10 מ"מ |
| אורך סרט חזית מנעול | 250 מ"מ |
| רוחב סרט חזית מנעול | 22 מ"מ |
| עובי סרט חזית מנעול | 3 מ"מ |
| דגם מנעול | 507 |
מידע לרוכשים- לשונית מנעול הפיכה וניתנת לשינוי. ברירת מחדל צד לשונית - ימין
- יש לפרק את סרט החזית כדי לשנות את כיוון הלשונית מימין לשמאל
- המנעול לא מתאים להתקנה בדלתות פלדה של 'שריונית-חוסם', 'רב-זרועות', 'עכביש', 'פל-רז', דגמים ישנים של חברת רב בריח או מולטילוק, מנגנונים מרכזיים רבי בריחים של רב בריח או מולטילוק, דלתות מעוצבות שיש בהם מנגנון רב בריח מדגם 655 או מקבילים וכל דגם שלא תואם במידותיולדגם 507
- יש לוודא / להתייעץ בטרם הרכישה עם מנעולן או איש טכני עם ניסיון בתחום פרזולי דלתות פלדה, שהמוצר מתאים להתקנה בדלת
- תשומת לב להנחיות הבטיחות בהתקנת מוצרי נעילה
- מוצר מקורי תוצרת רב בריח
- חשיפת מוצרי נעילה לתנאי חוץ ולחומרים כימיים שאינם מאושרים עלולה להוביל לשינוי בגוון המוצר, לקילוף הציפוי (ניקל מוברש ואחרים) ולבלאי מואץ ואף להרס המוצר.
- לשמירה על תקינות המוצר, יש למנוע חדירת לכלוך, לחות או דבק למנגנון. חל איסור על שימוש בתרסיסים לא מאושרים, שכן אלו עלולים לשבש את פעולת המנעול ולהוציאו מכלל שימוש.
- מוצר זה נמנה עם קטגוריית המוצרים הדורשים התקנה על ידי מנעולן מוסמך או איש מקצוע בעל רקע טכני מוכח בתחום הפרזול. ככל שאין לרוכש את המיומנות הנדרשת, מומלץ לוודא את כל הפרטים הטכניים בטרם ביצוע ההזמנה. מובהר כי התקנת מנגנונים, מנעולים חבויים, ידיות בהלה, צירים או צילינדרים (בדגש על דלתות פלדה, אש, מוסדות ויציאות חירום) על ידי גורם שאינו מוסמך, או ביצוע התקנה רשלנית, עלולים להוביל לפגיעה פיזית במתקין ובמשתמשים, לגרימת נזק לצד ג' ולהרס מכלולי הדלת. התקנה שלא בוצעה על ידי איש מקצוע מוסמך תביא לביטול האחריות על המוצר.
- כלל הנתונים הטכניים המופיעים באתר, לרבות מידות (גובה, רוחב, עומק), משקל, נפח ועובי דופן, מבוססים על נתוני היצרן ועוברים בדיקות אימות מדגמיות על ידינו. במקרה של גילוי אי-תאמה בין הנתונים המפורסמים למוצר בפועל, נודה לכם באם תעדכנו את שירות הלקוחות בהקדם ובטרם ביצוע התקנה כלשהי במוצר.
- מוצרי הנעילה באתר אינם כוללים כלי עבודה או אביזרי התקנה (ברגים, דיבלים וכדומה), אלא אם צוין אחרת במפורש בתיאור המוצר. באחריות הרוכש להצטייד בציוד המתאים לביצוע ההתקנה.
- לשמירה על תקינות המוצר, השתמשו אך ורק במפתחות תקינים ונקיים. שימוש במפתח סדוק, עקום או שאינו מתאים עלול להרוס את מנגנון הנעילה ולהוציאו מכלל שימוש.
רב בריח
רב-בריח היא חברה ישראלית ותיקה, חדשנית ומובילה שנוסדה בשנת 1973. החברה שינתה את פני שוק דלתות הכניסה בישראל בזכות מנגנון הרב-בריח המפורסם וכן בזכות דלת ״הפלדלת״ והפכה למותג חזק ומוכר בתחומי האבטחה והנעילה גם מחוץ לישראל. לחברה 6 מפעלים, מתוכם 5 באשקלון, אחד נוסף בכרמיאל, בכולם יחד למעלה מ 780 עובדים. רב בריח מתמחה בפיתוח וייצור של מוצרי אבטחה ומוצרי נעילה.
'רז מנעולים' משווקים מורשים של חברת 'רב בריח' משנת 1977
