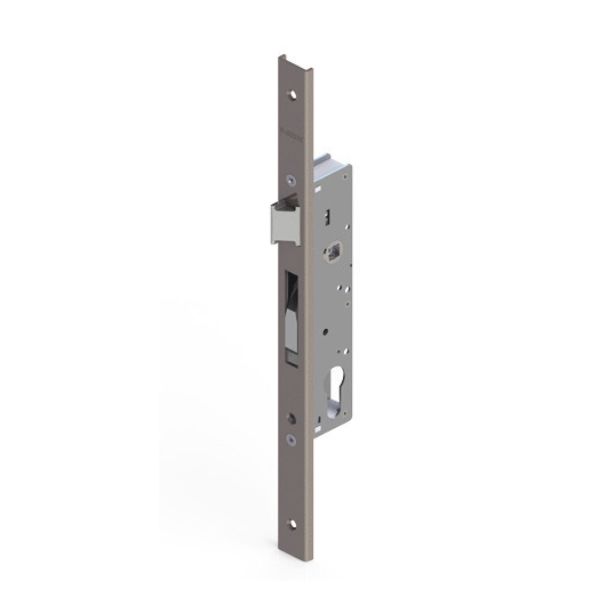

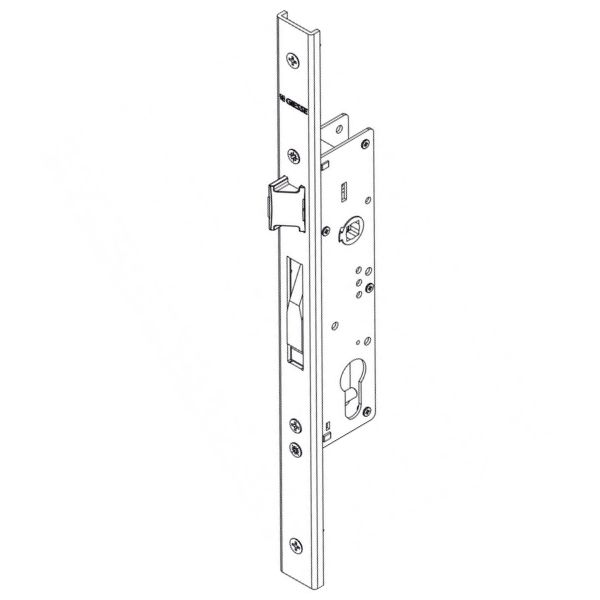

מנעול חבוי צר בתצורת צילינדר להתקנה בדלתות יציאת חירום המשולבות עם ידית בהלה מדגם Giesse AP100
מידות מרכז ציר A הוא 85 מ”מ ומידות Backset של 30/35 מ״מ לבחירה באפשרויות המוצר
מפרט טכני| מותאם לדלת | דלת יציאת חירום |
|---|---|
| דלת ייעודית להתקנה בפתח שהוגדר כפתח יציאת חירום, כדוגמת דלת אש או דלתות עם ידיות בהלה, מנעול פאניק ומכלולי נעילה נוספים. | |
| מופעל באמצעות | צילינדר לשון |
| צילינדר לשון מותקן בדלתות הננעלות על ידי מנעול חבוי צילינדר. לצילינדר יש 2 תצורות נעילה : צילינדר מפתח קבוע, צילינדר דו צדדי. | |
| סוג לשונית | לשונית קפיצית נטרקת |
| בעת טריקת הדלת קפיץ לשונית המנעול נהפך לאחר טריקתו כבריח לאחר שהוא נכנס לתוך המשקוף ובכך הדלת ננעלת. כדי לשחרר את נעילת הלשונית, יש להוריד את הידית הנעה. | |
| הפעלת ידית | ציר ידית בהלה |
| סרט חזית | פינות מרובעות |
| פס מתכתי מלבני המיוצר ל- 3 מטרות שימוש. סרט חזית למנעול חבוי או כסרט חזית נגדי למנעול חבוי או כסרט חזית נגדי משולב מגנט. | |
| צד דלת | ימין או שמאל |
| לכל דלת סובבת יש שני צדדים : ימין או שמאל. את צד הדלת מגדירים לפי מיקום צירי הדלת. כשצירי הדלת מותקנים בצד ימין הרי זאת דלת ימין - right וכן להיפך. הגדרה זאת חלה על דלתות הנפתחות כלפי פנים החדר. | |
| מרכז ציר A | 85 מ"מ |
| המרחק בין מרכז חור ציר ידית למרכז חור צילינדר | |
| Backset | 30/35 מ"מ |
| בהקשר מידות מנעול חבוי לדלת, המונח Backset מייצג את המרחק ממרכז חור הצילינדר לקצה המנעול החבוי. מידת ה- Backset רלוונטית גם למנעולי ריהוט. | |
| פתיחת דלת | כלפי פנים/חוץ |
| פעילות מנעול | נעילה מכנית |
| נעילה מכנית היא נעילה קשיחה שלא תלויה מקורות אנרגיה כלשהן ולא ניתנת למניפולציות אלקטרוניות | |
| סוג בריח | בריח נופל הוק |
| מס' בריחים | 1 |
| דגם מנעול | 0766200-300 |
| צבע סרט חזית | ניקל מוברש |
| ארץ יצור | איטליה |

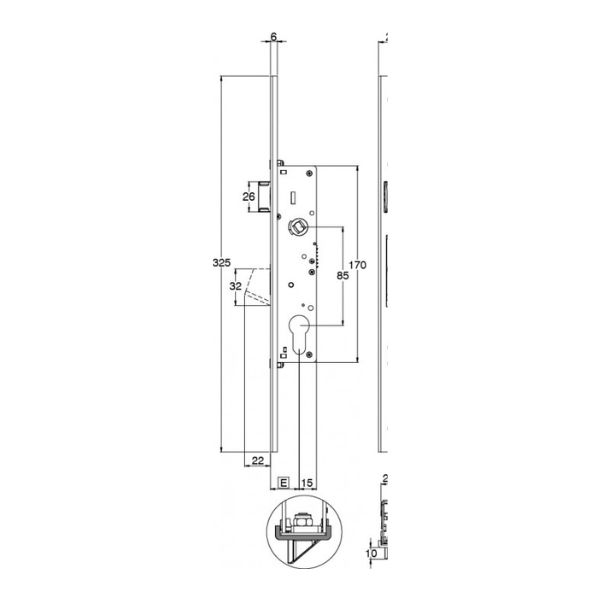

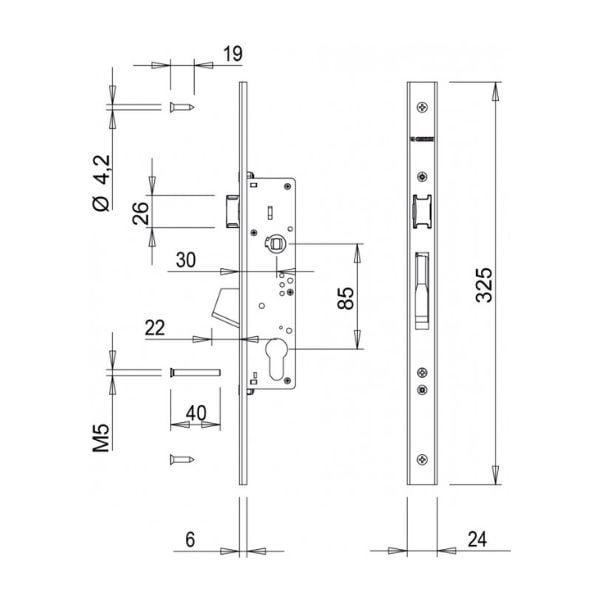

מידות מנעול חבוי
| Aמרכז ידית - מרכז צילינדר: | 85 מ"מ |
|---|---|
| Bמרכז צילינדר - קצה מנעול: | 30, 35 מ"מ |
| Cגובה גוף מנעול: | 170 מ"מ |
| Dרוחב גוף מנעול: | 45, 50 מ"מ |
| Eאורך סרט חזית: | 325 מ"מ |
| Fרוחב סרט חזית: | 24 מ"מ |
מפרט טכני
מידע לרוכשים- המנעול מופעל באמצעות צילינדר לשון שלא מסופק למנעול חבוי וניתן לרכוש אותו בקטגוריית 'צילינדר לשון לדלתות' בהתאם לעובי הדלת וסימטריות המנעול החבוי
- יש לוודא בטרם הרכישה התאמת מידות מדויקות ותצורות נעילה נכונות
- תשומת לב נדרשת לכל הפרטים הטכניים למנעול בטרם הרכישה ו/או להתייעץ עם איש מקצוע ו/או לשלוח לנו שאלות רלוונטיות באי מייל
- תשומת לב לפונקציות המיוחדות של המנעול ו/או למידות החריגות של המנעול
- המנעול החבוי מסופק ללא ציר הפעלה/ציר ידית ויש לרכוש אותו בנפרד
- חשיפת מוצרי נעילה לתנאי חוץ ולחומרים כימיים שאינם מאושרים עלולה להוביל לשינוי בגוון המוצר, לקילוף הציפוי (ניקל מוברש ואחרים) ולבלאי מואץ ואף להרס המוצר.
- לשמירה על תקינות המוצר, יש למנוע חדירת לכלוך, לחות או דבק למנגנון. חל איסור על שימוש בתרסיסים לא מאושרים, שכן אלו עלולים לשבש את פעולת המנעול ולהוציאו מכלל שימוש.
- מוצר זה נמנה עם קטגוריית המוצרים הדורשים התקנה על ידי מנעולן מוסמך או איש מקצוע בעל רקע טכני מוכח בתחום הפרזול. ככל שאין לרוכש את המיומנות הנדרשת, מומלץ לוודא את כל הפרטים הטכניים בטרם ביצוע ההזמנה. מובהר כי התקנת מנגנונים, מנעולים חבויים, ידיות בהלה, צירים או צילינדרים (בדגש על דלתות פלדה, אש, מוסדות ויציאות חירום) על ידי גורם שאינו מוסמך, או ביצוע התקנה רשלנית, עלולים להוביל לפגיעה פיזית במתקין ובמשתמשים, לגרימת נזק לצד ג' ולהרס מכלולי הדלת. התקנה שלא בוצעה על ידי איש מקצוע מוסמך תביא לביטול האחריות על המוצר.
- כלל הנתונים הטכניים המופיעים באתר, לרבות מידות (גובה, רוחב, עומק), משקל, נפח ועובי דופן, מבוססים על נתוני היצרן ועוברים בדיקות אימות מדגמיות על ידינו. במקרה של גילוי אי-תאמה בין הנתונים המפורסמים למוצר בפועל, נודה לכם באם תעדכנו את שירות הלקוחות בהקדם ובטרם ביצוע התקנה כלשהי במוצר.
- מוצרי הנעילה באתר אינם כוללים כלי עבודה או אביזרי התקנה (ברגים, דיבלים וכדומה), אלא אם צוין אחרת במפורש בתיאור המוצר. באחריות הרוכש להצטייד בציוד המתאים לביצוע ההתקנה.
- לשמירה על תקינות המוצר, השתמשו אך ורק במפתחות תקינים ונקיים. שימוש במפתח סדוק, עקום או שאינו מתאים עלול להרוס את מנגנון הנעילה ולהוציאו מכלל שימוש.
