מנעול חבוי מפתח במידות ציר A של 90 מ”מ ומידות Backset של 50 מ”מ
המנעול מופעל באמצעות מפתח אפס ומותאם להתקנה בדלתות פנים

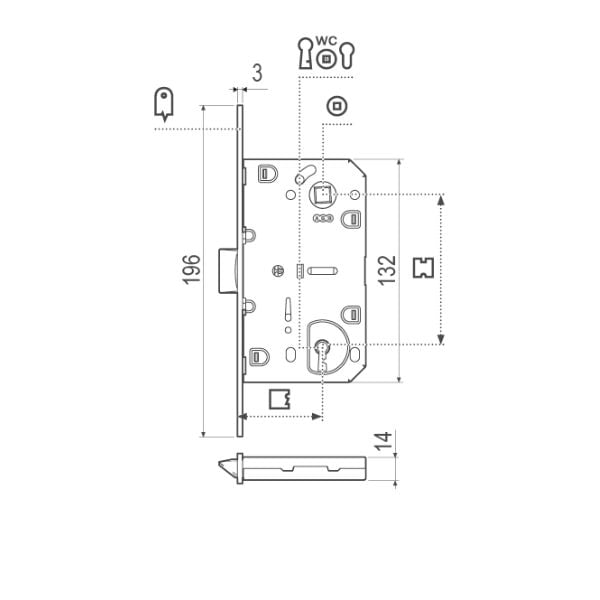

מידות מנעול חבוי
| Aמרכז ידית - מרכז צילינדר: | 90(מ"מ) |
|---|---|
| Bמרכז צילינדר - קצה מנעול: | 50(מ"מ) |
| Cגובה גוף מנעול: | 132(מ"מ) |
| Dרוחב גוף מנעול: | 72(מ"מ) |
| Eאורך סרט חזית: | 196(מ"מ) |
| Fרוחב סרט חזית: | 18(מ"מ) |
מפרט טכני| מותאם לדלת | דלת פניםדלת המותקנת בחדרים הפנימיים של דירות מגורים, חדרי שינה, חדרי אירוח, חדרי משרדים וכן בדלתות שירותים ואמבטיות. מכלולי דלתות הפנים הנפוצות הן : ידית לדלת פנים, רוזטות לדלתות פנים, ברגי דוך לידיות, מנעול חבוי מגנטי, מנעול חבוי 101, רוזטות תפוס... |
|---|---|
| מופעל באמצעות | מפתח אפסהמפתח של מנעול חבוי מפתח מכונה גם מפתח אפס |
| סוג לשונית | לשונית קפיצית נטרקתבעת טריקת הדלת קפיץ לשונית המנעול נהפך לאחר טריקתו כבריח לאחר שהוא נכנס לתוך המשקוף ובכך הדלת ננעלת. כדי לשחרר את נעילת הלשונית, יש להוריד את הידית הנעה. |
| הפעלת ידית | ציר מרובע 8 מ"מציר מרובע במידות 8X8 מ"מ מרובע המשמש כסרן בין ידיות הדלתות ועובר בתוך המנעול החבוי. אורך הציר נע בין 90 מ"מ לבין 110 מ"מ וזאת בהתאם לעובי הדלת בפועל. |
| סרט חזיתפס מתכתי מלבני המיוצר ל- 3 מטרות שימוש. סרט חזית למנעול חבוי או כסרט חזית נגדי למנעול חבוי או כסרט חזית נגדי משולב מגנט. | פינות מעוגלות |
| צד דלתלכל דלת סובבת יש שני צדדים : ימין או שמאל. את צד הדלת מגדירים לפי מיקום צירי הדלת. כשצירי הדלת מותקנים בצד ימין הרי זאת דלת ימין - right וכן להיפך. הגדרה זאת חלה על דלתות הנפתחות כלפי פנים החדר. | ימין, שמאל |
| מנעול הפיך | ✔ |
| מרכז ציר Aהמרחק בין מרכז חור ציר ידית למרכז חור צילינדר | 90 מ"מ |
| Backsetבהקשר מידות מנעול חבוי לדלת, המונח Backset מייצג את המרחק ממרכז חור הצילינדר לקצה המנעול החבוי. מידת ה- Backset רלוונטית גם למנעולי ריהוט. | 50 מ"מ |
| פתיחת דלת | כלפי פנים/חוץ |
| פעילות מנעול | מכני |
| סוג בריח | לשונית בריחלשונית קפיצית נטרקת שנהפכת לבריח כאשר נועלים מנעול חבוי. |
| מס' בריחים | 1 |
| דגם מנעול | MEDIANA |
| צבע סרט חזית | ניקל מוברש |
| ארץ יצור | איטליה |
| תקינה | ✔ |
| מפתח מצורף ? | ✔ |
| נגדי מצורף | ✖️ |
מידע לרוכשים- לשונית המנעול מתפקדת גם כבריח כאשר נועלים את המנעול עם המפתח
- המנעול לא מסופק עם נגדי להתקנה במשקוף. ניתן לרכוש אותו ב *מוצרים משודרגים* בהמשך תאור המוצר
- למנעול מצורף מפתח אפס ייחודי למנעולי AGB
- כניסת מים, אבק, חול, דבק, לכלוך מכל סוג שהוא או ריסוס בתרסיסים לא מאושרים לרכיבי המנגנון/מנעול, עלול להזיק למנעול/כספת/מוצר הנעילה, באופן שלא תאפשר את המשך הפעלתו
- מוצר זה נכלל במוצרים המחייבים התקנה על ידי מנעולן מוסמך/איש מקצוע עם ניסיון עשיר בתחום פרזולי הדלתות. ככל שאין לך את הרקע הטכני האמור, נציע להתייעץ עם מנעולן מוסמך/איש מקצוע וזאת בטרם ביצוע ההזמנה מהאתר. מובהר כי התקנת מנגנונים/מנעולים/מנעולים חבויים/ידיות לכל סוגי הדלתות/ידיות בהלה/צירים/צילינדרים בדלתות פלדה, דלתות אש, דלתות מוסדיות, דלתות יציאת חירום - שלא על ידי מנעולן/איש מקצוע כאמור או ביצוע התקנה לא נכונה ומקצועית ואו אי נקיטת כל אמצעי הבטיחות הנדרשים יכולה לפגוע פיזית במתקין ובמשתמשים בדלת ולהרוס את מכלולי הדלת ולגרום נזק לצד ג'. התקנה שלא ע"י מנעולן/איש מקצוע כאמור, תסיר את האחריות על המוצר.
- ככל שלא צוין במפורש במידע לרוכש או בדף המוצר, אודות פירוט הברגים והפרזולים המצורפים למוצר הנמכר, נדגיש כי 'רז מנעולים' לא משווקים/מוכרים כלי עבודה, ברגים, מברגים, מברגי אלן, דיבלים וכל פרזול אחר הנדרש לשם התקנת המוצר הנרכש וזאת לכלל המוצרים הנמכרים באתר המכירות
- אין להכניס לצילינדר או למנעול חבוי או לכספת או לכל מוצר נעילה מפתח סדוק, עקום, מלוכלך, לא תקין או לא מתאים לשימוש. הכנסת מפתח לא תקין כאמור עלול להרוס את מוצר הנעילה
AGB
AGB - Alban Giacomo Spa היא חברה איטלקית המתמחה במערכות חומרה לדלתות, חלונות ותריסים. מגוון המוצרים העצום של AGB הוא ללא תחרות בקרב יצרני חומרה לחלונות ודלתות.
