מנעול חבוי הוא שם כולל של מגוון סוגים שונים של מנעולים המותקנים בתוך שקע (כעין כיס – "Mortise") בדלתות או ריהוט ועוד יישומים של נעילת דלתות.
מבנה
- בריח המנעול (deadbolt). או מספר בריחים כמו במנעול רב-בריחי.
- לשונית:
- חור ציר הידית (follower)
- מארז המנעול (lockcase)
- חור פתח: 3 תצורות – חור צילינדר, חור נעילת מפתח, וחור תפוס פנוי
- bushing
- סרט חזית (forend או face plate)
- סרט חזית נגדית (striker plate)
- bolt apertures

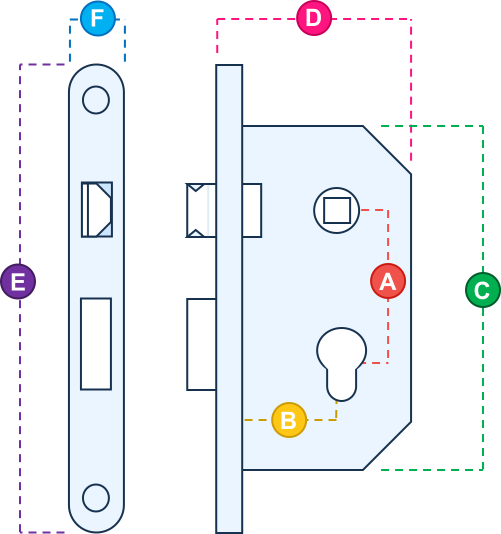

מידות
- A: המרכזים (Centers) – המרחק ממרכז חור ידית למרכז חור הצילינדר. ערכים נפוצים: 90, 85, 72, ו-92 מ"מ.
- B: ה-Backset – המרחק ממרכז חור הצילינדר לקצה המנעול החבוי.
- C: גובה גוף מנעול (lockcase height)
- D: רוחב גוף מנעול (lockcase depth)
- E: אורך סרט חזית
- F: רוחב סרט חזית
| מנעול חבוי 101 סטנדרט | מנעול חבוי מגנטי |
|---|
| סוג לשונית | לשונית קפיצית נטרקת | לשונית מגנטית |
|---|
| מיקום לשונית | עליון | עליון/מרכזי |
|---|
| מידות גוף מנעול | 170/70 מ"מ | 130/73 מ"מ |
|---|
| מרחק בין מרכז חור ידית למרכז חור צילינדר (A) | 90 מ"מ | 90/85 |
|---|
| מרחק בין מרכז חור צילינדר לקצה מנעול (B) | 45 מ"מ | 50 מ"מ |
|---|
| מידות סרט חזית מנעול | 250/20 מ"מ | 195/18 מ"מ |
|---|
| בריח נעילה | קיים | לא קיים |
|---|
מידות מוערכותסוגי מנעולים לפי סוג הדלת
