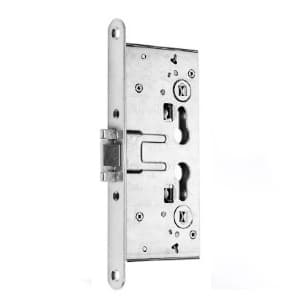

מנעול חבוי לדלת אש
מנעול חבוי המותאם לדלתות אש ודלתות יציאת חירום. המנעול מופעל באמצעות צילינדר לשון. המנעול עם מידות ציר A של 72 מ"מ. מנעולים חבויים לדלתות אש מותקנים בדלתות החוצצות בין השטח אשר האש בוערת בו לבין השטח הסטרילי.
שתי הערות:
- כאן נעסוק אך ורק במנעולים העובדים על בסיס מכני בלבד ולא על מנעולים ממונעים אלקטרו מכניים.
- יש תמיד להיעזר במנעולן מוסמך ככל שהדבר נוגע להתקנות במנעולים אלו ובמרכיבים המבוססים על התקני PANIC.
תקנים
התקנים של האיחוד האירופאי לגבי מוצרי נעילה לדלתות האש הם: תקנים EN 12209 ו- EN179 אשר נכנסו לתוקף ביולי 2013. וכן התקן הגרמני DIN 18250.
המנעולים המיוצרים באירופה בעיקר בספרד, הולנד, ואיטליה. המובילות הן חברות המנעולים מקונצרן ASSA ABLOY וחברות הבת שלה TESA הספרדית ו- NEMEF ההולנדית. כמו כן, חברת ISEO האיטלקית משווקת מנעולים לדלתות אש.
מאפיינים
- המנעול מופעל על ידי צילינדר אירופאי האן במידות של אורך של 70 מ"מ לא סימטרי של 30/40 מ"מ.
- רכיבי המנעול בנויים מחלקים שלא בוערים ומבעירים אש.
- חלקי המנעול כמו לשונית הטריקה לא נתנת לשינוי והיא קבועה וזאת כדי שלא לקחת סיכון שהלשונית תתקע.
- מבנה המנעול הינו מלבני כיתר המבנה המלבני של של המנעולים החבויים.
- בחלק מהמנעולים יש גם בריח וגם לשונית טריקה.
- בחלק מהמנעולים לשונית הטריקה מתפקדת גם כבריח דד בולט כשהצילינדר נועל את המנעול.
- מנעולים נפוצים להתקנה הם הדגמים: NEMEF 1739 ,ISEO 654 ,TESA CF 50.
- יש מנעולים עם לשונית טריקה הממוקמת במרכז סרט החזית, והבריחים הם פינים משוריינים.
- המנעולים בנויים עם לשונית טריקה קבועה מצד ימין או שמאל לבחירה.
מבנה צילינדר כפול
חלק מהמנעולים מיוצרים עם מבנה כפול של צילינדר וחור ציר ידית. המבנה הכפול של הצילינדר מאפשר את היפוך המנעול ובכך להפוך את לשונית הטריקה לימין או שמאל וזאת ללא פגיעה בבטיחות המנעול.

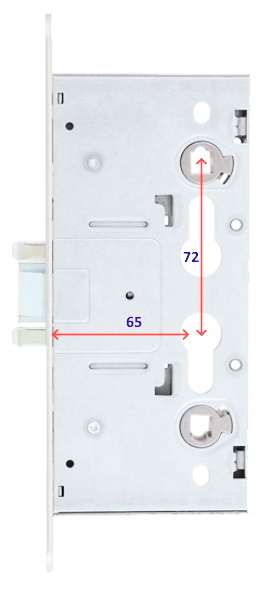

מידות
- מרחק ממרכז הצילינדר לקצה המנעול Backset הוא 65 מ"מ
- המרחק בין מרכז חור ידית למרכז חור צילינדר הוא 72 מ"מ
- מידות חור ציר מרובע 9X9 מ"מ
פונקציית פאניק
קיים סוג של מנעול לדלתות אש עם פונצקיית פאניק.
