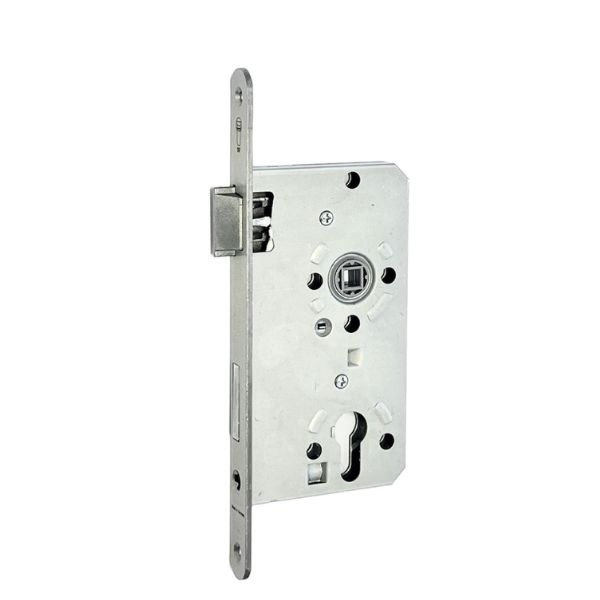

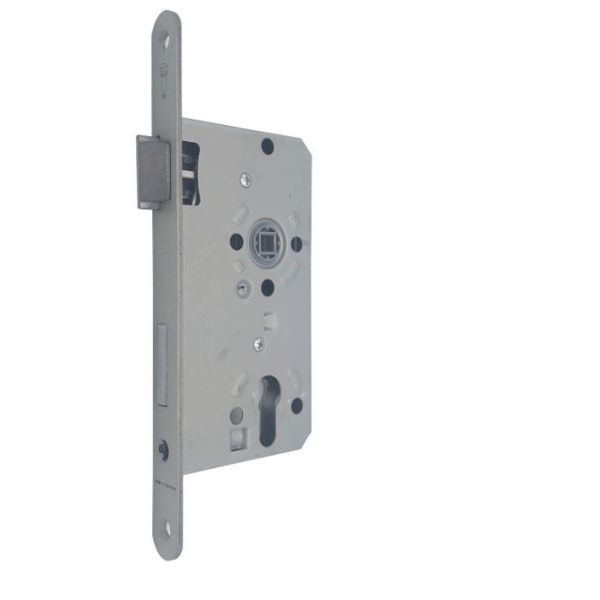

מנעול חבוי צילינדר מופעל על ידי צילינדר לשון במידות ציר A של 72 מ”מ ומידות Backset של 55 מ”מ
מנעול עם לשונית קפיצית לא הפיכה ויש לבחור צד דלת : ימין/שמאל בהתאם למיקום לשונית המנעול
מפרט טכני| מותאם לדלת | דלת עץ/מתכת |
|---|---|
| מופעל באמצעות | צילינדר לשון |
| צילינדר לשון מותקן בדלתות הננעלות על ידי מנעול חבוי צילינדר. לצילינדר יש 2 תצורות נעילה : צילינדר מפתח קבוע, צילינדר דו צדדי. | |
| סוג לשונית | לשונית קפיצית נטרקת |
| בעת טריקת הדלת קפיץ לשונית המנעול נהפך לאחר טריקתו כבריח לאחר שהוא נכנס לתוך המשקוף ובכך הדלת ננעלת. כדי לשחרר את נעילת הלשונית, יש להוריד את הידית הנעה. | |
| ציר מרובע | ציר מרובע 8 מ"מ |
| ציר הפעלה למנעול חבוי המפעיל את לשונית הטריקה ואת הידיות הנעות בהינף אחד. הציר עובד דרך חור ציר הידית ומחובר לידיות הנעות על ידי בורג הלן. | |
| ציר מרובע במידות 8X8 מ"מ מרובע המשמש כסרן בין ידיות הדלתות ועובר בתוך המנעול החבוי. אורך הציר נע בין 90 מ"מ לבין 110 מ"מ וזאת בהתאם לעובי הדלת בפועל. | |
| סרט חזית | פינות עגולות |
| פס מתכתי מלבני המיוצר ל- 3 מטרות שימוש. סרט חזית למנעול חבוי או כסרט חזית נגדי למנעול חבוי או כסרט חזית נגדי משולב מגנט. | |
| מנעול הפיך | לא |
| מרכז ציר A | 72 מ"מ |
| המרחק בין מרכז חור ציר ידית למרכז חור צילינדר | |
| Backset | 55 מ"מ |
| בהקשר מידות מנעול חבוי לדלת, המונח Backset מייצג את המרחק ממרכז חור הצילינדר לקצה המנעול החבוי. מידת ה- Backset רלוונטית גם למנעולי ריהוט. | |
| פעילות מנעול | מכני |
| סוג בריח | בריח deadbolt |
| בריח dead-bolt יותר בטיחותי מלשונית ה Latch-bolt וזאת בשל עובי הבריח | |
| מס' בריחים | 1 |
| מרכזי חורי התקנה | 210 מ"מ |

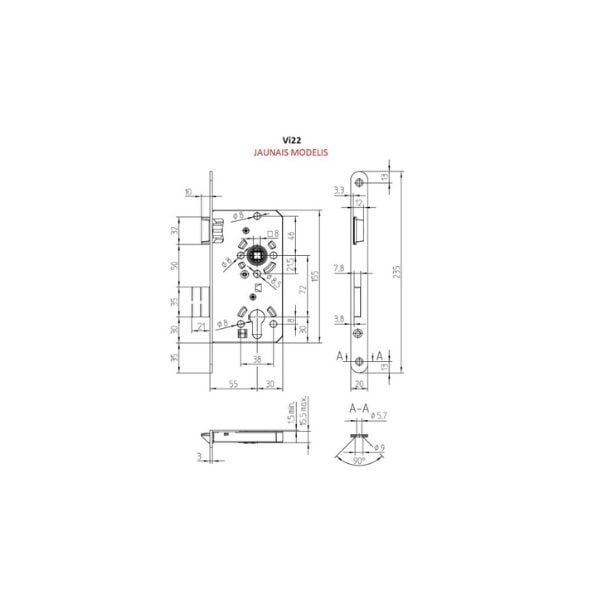

מידות מנעול חבוי
| תצורת מנעול חבוי: | צילינדר |
|---|---|
| Aמרכז ידית - מרכז צילינדר: | 72 מ"מ |
| Bמרכז צילינדר - קצה מנעול: | 55 מ"מ |
| Cגובה גוף מנעול: | 155 מ"מ |
| Dרוחב גוף מנעול: | 85 מ"מ |
| Eאורך סרט חזית: | 235 מ"מ |
| Fרוחב סרט חזית: | 20 מ"מ |
מפרט טכני
השוואת מוצרים
 | | |
 |  | |
| מנעול חבוי צילינדר - SSF 72/55 | מנעול חבוי תפוס פנוי - 78/55 | |
| ₪165 | ₪175 | |
| מותאם לדלת | דלת עץ/מתכת | דלת עץ/מתכת |
| מופעל באמצעות | צילינדר לשון | מנגנון תפוס פנוי |
| סוג לשונית | לשונית קפיצית נטרקת | לשונית קפיצית נטרקת |
| ציר מרובע | ציר מרובע 8 מ"מ | ציר מרובע 8 מ"מ |
| סרט חזית | פינות עגולות | פינות עגולות |
| מנעול הפיך | 𐄂 | 𐄂 |
| מרכז ציר A | 72 מ"מ | 78 מ"מ |
| Backset | 55 מ"מ | 55 מ"מ |
| פעילות מנעול | מכני | מכני |
| סוג בריח | בריח deadbolt | בריח deadbolt |
| מס' בריחים | 1 | 1 |
| מרכזי חורי התקנה | 210 מ"מ | 209 מ"מ |
מידע לרוכשים- מותאם להתקנה בדלתות פנים. תשומת לב למידות החריגות של הדלת
- יש לוודא מידות מדוייקות והתאמה לדלת בטרם הרכישה
- המנעול מופעל באמצעות צילינדר לשון שלא מסופק עם המנעול וניתן לרוכשו באפשרויות המוצר
- לשונית המנעול לא הפיכה ויש לבחור את צד שיפוע לשונית ימין או שמאל . בהעדר בחירה לא תתאפשר המשך ההזמנה
- חשיפת מוצרי נעילה לתנאי חוץ ולחומרים כימיים שאינם מאושרים עלולה להוביל לשינוי בגוון המוצר, לקילוף הציפוי (ניקל מוברש ואחרים) ולבלאי מואץ ואף להרס המוצר.
- לשמירה על תקינות המוצר, יש למנוע חדירת לכלוך, לחות או דבק למנגנון. חל איסור על שימוש בתרסיסים לא מאושרים, שכן אלו עלולים לשבש את פעולת המנעול ולהוציאו מכלל שימוש.
- מוצר זה נמנה עם קטגוריית המוצרים הדורשים התקנה על ידי מנעולן מוסמך או איש מקצוע בעל רקע טכני מוכח בתחום הפרזול. ככל שאין לרוכש את המיומנות הנדרשת, מומלץ לוודא את כל הפרטים הטכניים בטרם ביצוע ההזמנה. מובהר כי התקנת מנגנונים, מנעולים חבויים, ידיות בהלה, צירים או צילינדרים (בדגש על דלתות פלדה, אש, מוסדות ויציאות חירום) על ידי גורם שאינו מוסמך, או ביצוע התקנה רשלנית, עלולים להוביל לפגיעה פיזית במתקין ובמשתמשים, לגרימת נזק לצד ג' ולהרס מכלולי הדלת. התקנה שלא בוצעה על ידי איש מקצוע מוסמך תביא לביטול האחריות על המוצר.
- כלל הנתונים הטכניים המופיעים באתר, לרבות מידות (גובה, רוחב, עומק), משקל, נפח ועובי דופן, מבוססים על נתוני היצרן ועוברים בדיקות אימות מדגמיות על ידינו. במקרה של גילוי אי-תאמה בין הנתונים המפורסמים למוצר בפועל, נודה לכם באם תעדכנו את שירות הלקוחות בהקדם ובטרם ביצוע התקנה כלשהי במוצר.
- מוצרי הנעילה באתר אינם כוללים כלי עבודה או אביזרי התקנה (ברגים, דיבלים וכדומה), אלא אם צוין אחרת במפורש בתיאור המוצר. באחריות הרוכש להצטייד בציוד המתאים לביצוע ההתקנה.
- לשמירה על תקינות המוצר, השתמשו אך ורק במפתחות תקינים ונקיים. שימוש במפתח סדוק, עקום או שאינו מתאים עלול להרוס את מנגנון הנעילה ולהוציאו מכלל שימוש.
