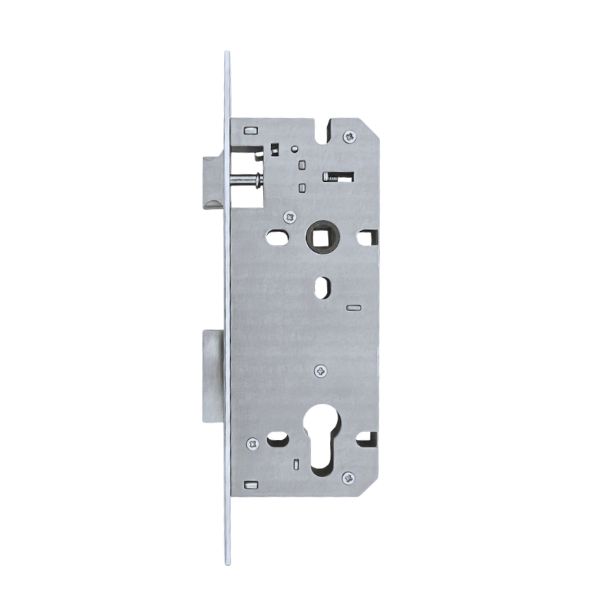

מנעול חבוי בתצורת צילינדר להתקנה בדלתות עץ ומתכת במידות מרכז ציר A הוא 85 מ”מ ומידת Backset של 60,70 מ”מ
מנעול עם לשונית קפיצית הפיכה ומותאם להתקנה בדלתות ימין/שמאל
מפרט טכני| מותאם לדלת | דלת עץ/מתכת |
|---|---|
| מופעל באמצעות | צילינדר לשון |
| צילינדר לשון מותקן בדלתות הננעלות על ידי מנעול חבוי צילינדר. לצילינדר יש 2 תצורות נעילה : צילינדר מפתח קבוע, צילינדר דו צדדי. | |
| סוג לשונית | לשונית קפיצית נטרקת |
| בעת טריקת הדלת קפיץ לשונית המנעול נהפך לאחר טריקתו כבריח לאחר שהוא נכנס לתוך המשקוף ובכך הדלת ננעלת. כדי לשחרר את נעילת הלשונית, יש להוריד את הידית הנעה. | |
| ציר מרובע | ציר מרובע 8 מ”מ |
| ציר הפעלה למנעול חבוי המפעיל את לשונית הטריקה ואת הידיות הנעות בהינף אחד. הציר עובד דרך חור ציר הידית ומחובר לידיות הנעות על ידי בורג הלן. | |
| סרט חזית | פינות מרובעות |
| פס מתכתי מלבני המיוצר ל- 3 מטרות שימוש. סרט חזית למנעול חבוי או כסרט חזית נגדי למנעול חבוי או כסרט חזית נגדי משולב מגנט. | |
| צד דלת | ימין, שמאל |
| לכל דלת סובבת יש שני צדדים : ימין או שמאל. את צד הדלת מגדירים לפי מיקום צירי הדלת. כשצירי הדלת מותקנים בצד ימין הרי זאת דלת ימין - right וכן להיפך. הגדרה זאת חלה על דלתות הנפתחות כלפי פנים החדר. | |
| מנעול הפיך | כן |
| מרכז ציר A | 85 מ"מ |
| המרחק בין מרכז חור ציר ידית למרכז חור צילינדר | |
| Backset | 40,45,60,70 מ"מ |
| בהקשר מידות מנעול חבוי לדלת, המונח Backset מייצג את המרחק ממרכז חור הצילינדר לקצה המנעול החבוי. מידת ה- Backset רלוונטית גם למנעולי ריהוט. | |
| פתיחת דלת | כלפי פנים/חוץ |
| פעילות מנעול | נעילה מכנית |
| נעילה מכנית היא נעילה קשיחה שלא תלויה מקורות אנרגיה כלשהן ולא ניתנת למניפולציות אלקטרוניות | |
| סוג בריח | בריח deadbolt |
| בריח dead-bolt יותר בטיחותי מלשונית ה Latch-bolt וזאת בשל עובי הבריח | |
| מס' בריחים | 1 |
| דגם מנעול | Y5200 |
| צבע סרט חזית | זהב חרדל |
| ארץ יצור | איטליה |
| תנאי חוץ | כן |
מידות מנעול חבוי
| תצורת מנעול חבוי: | צילינדר |
|---|---|
| Aמרכז ידית - מרכז צילינדר: | 85 מ"מ |
| Bמרכז צילינדר - קצה מנעול: | 40, 45, 60, 70 מ"מ |
| Cגובה גוף מנעול: | 177 מ"מ |
| Dרוחב גוף מנעול: | 71, 96, 68, 86 מ"מ |
| Eאורך סרט חזית: | 240 מ"מ |
| Fרוחב סרט חזית: | 23 מ"מ |
מידע לרוכשים- חשיפת מוצרי נעילה לתנאי חוץ ולחומרים כימיים שאינם מאושרים עלולה להוביל לשינוי בגוון המוצר, לקילוף הציפוי (ניקל מוברש ואחרים) ולבלאי מואץ ואף להרס המוצר.
- לשמירה על תקינות המוצר, יש למנוע חדירת לכלוך, לחות או דבק למנגנון. חל איסור על שימוש בתרסיסים לא מאושרים, שכן אלו עלולים לשבש את פעולת המנעול ולהוציאו מכלל שימוש.
- מוצר זה נמנה עם קטגוריית המוצרים הדורשים התקנה על ידי מנעולן מוסמך או איש מקצוע בעל רקע טכני מוכח בתחום הפרזול. ככל שאין לרוכש את המיומנות הנדרשת, מומלץ לוודא את כל הפרטים הטכניים בטרם ביצוע ההזמנה. מובהר כי התקנת מנגנונים, מנעולים חבויים, ידיות בהלה, צירים או צילינדרים (בדגש על דלתות פלדה, אש, מוסדות ויציאות חירום) על ידי גורם שאינו מוסמך, או ביצוע התקנה רשלנית, עלולים להוביל לפגיעה פיזית במתקין ובמשתמשים, לגרימת נזק לצד ג' ולהרס מכלולי הדלת. התקנה שלא בוצעה על ידי איש מקצוע מוסמך תביא לביטול האחריות על המוצר.
- כלל הנתונים הטכניים המופיעים באתר, לרבות מידות (גובה, רוחב, עומק), משקל, נפח ועובי דופן, מבוססים על נתוני היצרן ועוברים בדיקות אימות מדגמיות על ידינו. במקרה של גילוי אי-תאמה בין הנתונים המפורסמים למוצר בפועל, נודה לכם באם תעדכנו את שירות הלקוחות בהקדם ובטרם ביצוע התקנה כלשהי במוצר.
- מוצרי הנעילה באתר אינם כוללים כלי עבודה או אביזרי התקנה (ברגים, דיבלים וכדומה), אלא אם צוין אחרת במפורש בתיאור המוצר. באחריות הרוכש להצטייד בציוד המתאים לביצוע ההתקנה.
- לשמירה על תקינות המוצר, השתמשו אך ורק במפתחות תקינים ונקיים. שימוש במפתח סדוק, עקום או שאינו מתאים עלול להרוס את מנגנון הנעילה ולהוציאו מכלל שימוש.
Yale
חברת Yale ייל, היא יצרנית מנעולים וצילינדרים, ומוצרי נעילה בינלאומית, מהוותיקות בעולם למעלה מ 180 שנה. Yale היא חברת בת של קבוצת Assa Abloy. שורשיה של החברה נעוצים באמצע המאה ה-19 בארצות הברית. היא נוסדה על ידי לינוס ייל האב (Linus Yale Sr.) ובנו לינוס ייל הבן (Linus Yale Jr.). ייל הבן היה ממציא גאון, והוא מוכר בעיקר בזכות פיתוח ושיפור משמעותי של מנעול הפינים (Pin Tumbler Lock) בשנת 1861. העיצוב שלו למנעול הפינים הפך לסטנדרט דה פקטו בתעשייה ומשמש כבסיס למרבית מנעולי הצילינדר המכאניים המודרניים שאנו פוגשים בבתים ובעסקים כיום. Yale מייצרת כיום מגוון עצום של פתרונות נעילה ואבטחה עבור שוקי המגורים והמסחר, הכולל :מנעולים מכאניים: מנעולים אלקטרוניים וחכמים ועוד.
רז מנעולים ומוצרי נעילה משווקים מורשים של חברת Yale בישראל.
